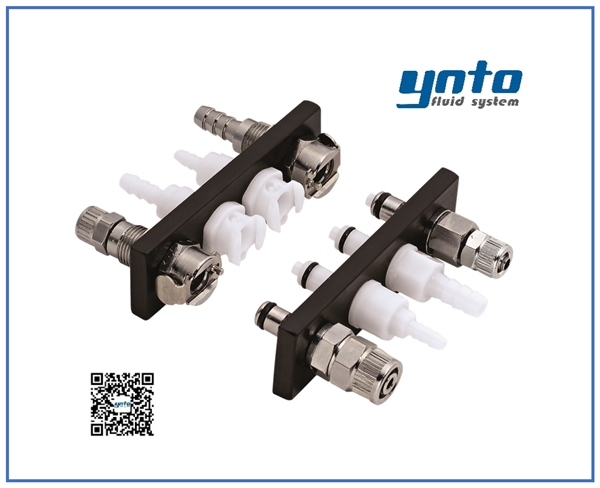

Multi–Mount 多管道面板系列接頭，CPC塑料快速接頭 Multi-Mount Series
Multi–Mount 多管道面板系列接頭，CPC塑料快速接頭 Multi-Mount Series
Multi-Mount 系列
Multi–Mount 多管道面板系列接頭提供了一種使用方便的快速接頭，一次可連接三至五條管線。Multi–mount接頭可提供多種材料，包括聚甲醛和鍍鉻黃銅。Multi– mount為鍵聯接方式，以防錯接，可配置成帶閥門或不帶閥門，最大程度地提高設計靈活性。
Features and Benefits
| 特點 | 優(yōu)點 |
| 三到五條線連接 | 操作高速、高效 |
| 單獨流道 |
一個接頭內并存壓力和/或真空部分 |
|
插嘴與接頭母座聯接方式為鍵聯接
|
可保證線路方位正確 |
|
聚甲醛或鍍鉻黃銅 |
最大設計靈活性 |
Specifications
規(guī)格
壓力：
最小：真空
最大：黃銅＝500 psi/工作管道數量
或聚甲醛＝240 psi/工作管道數量
溫度：
-40°F至180°F (-40°C至82°C)
材料：
主要元件：聚甲醛或鍍鉻黃銅
指鎖：不銹鋼
安裝板：黑色陽極氧化鋁
閥：聚甲醛
閥簧：316不銹鋼
外簧和插銷：不銹鋼
O型圈：丁腈橡膠
管道尺寸：
1/8" 至3/8" ID, 3.2mm至9.5mm ID
壓力：
最小：真空
最大：黃銅＝500 psi/工作管道數量
或聚甲醛＝240 psi/工作管道數量
溫度：
-40°F至180°F (-40°C至82°C)
材料：
主要元件：聚甲醛或鍍鉻黃銅
指鎖：不銹鋼
安裝板：黑色陽極氧化鋁
閥：聚甲醛
閥簧：316不銹鋼
外簧和插銷：不銹鋼
O型圈：丁腈橡膠
管道尺寸：
1/8" 至3/8" ID, 3.2mm至9.5mm ID
Cv Value
|
Cv ~ 1.4 per line (20.17) 最大 |
|
Cv ~ 0.82 (11.82) 最大 |
|
Cv ~ 0.51 (7.35) 最大 |
|
Legend |
|
