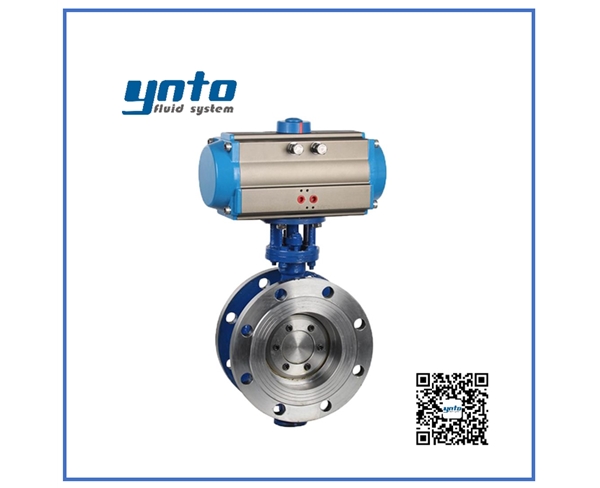

硬密封氣動蝶閥（法蘭式）
硬密封氣動蝶閥（法蘭式）
|
硬密封氣動蝶閥（法蘭式）
|
|||||||||||
| 規格 | H | H0 | L | L1 | PN1.0MPa | PN1.6MPa | |||||
| D1 | D | Z-Φd | D1 | D | Z-Φd | ||||||
| DN50 | 75 | 300 | 108 | 154.5 | 125 | 165 | 4-Φ18 | 125 | 165 | 4-Φ18 | |
| DN65 | 93 | 318 | 112 | 168 | 145 | 185 | 4-Φ18 | 145 | 185 | 4-Φ18 | |
| DN80 | 98 | 369.5 | 114 | 219 | 160 | 200 | 8-Φ18 | 160 | 200 | 8-Φ18 | |
| DN100 | 130 | 445.5 | 127 | 354 | 180 | 220 | 8-Φ18 | 180 | 220 | 8-Φ18 | |
| DN125 | 165 | 480 | 140 | 417 | 210 | 250 | 8-Φ18 | 210 | 250 | 8-Φ18 | |
| DN150 | 175 | 540 | 140 | 452 | 240 | 285 | 8-Φ22 | 240 | 285 | 8-Φ22 | |
| DN200 | 220 | 659 | 152 | 671 | 295 | 340 | 8-Φ22 | 295 | 340 | 12-Φ22 | |
| DN250 | 250 | 729.5 | 165 | 723 | 350 | 395 | 12-Φ22 | 355 | 405 | 12-Φ26 | |
| DN300 | 300 | 873 | 178 | 935 | 400 | 445 | 12-Φ22 | 410 | 460 | 12-Φ26 | |
| DN350 | 330 | 969 | 190 | 1035 | 460 | 505 | 16-Φ22 | 470 | 520 | 16-Φ26 | |
|
Bitmap
|
材料Materials | ||||||||||
| 閥體Body | 鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L | ||||||||||
| 閥板Disc | 鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L | ||||||||||
| 閥座Seat | 硬密封hard sealing | ||||||||||
| 閥軸Stem | 鑄鋼、304不銹鋼、316不銹鋼、316L不銹鋼Carbon Steel,Stainless Steel 304,Stainless Steel 316,Stainless Steel 316L | ||||||||||
| 產品型號Products Model | D643H/W-10/16/25 | ||||||||||
| 公稱通徑Normal Diameter | DN50-DN600 | ||||||||||
| 公稱壓力(Mpa)Normal Diameter | PN1.0-2.5MPa | ||||||||||
| 適用介質Applicable medium | 水、海水、污水、油、空氣、食品、弱酸堿等Water,Sea Water,Sewage,Oil,Air,Food,Weak acid and soda etc. | ||||||||||
| 適用溫度Applicable temperature | -40～400℃ | ||||||||||
